Chapter 15 Query Processing

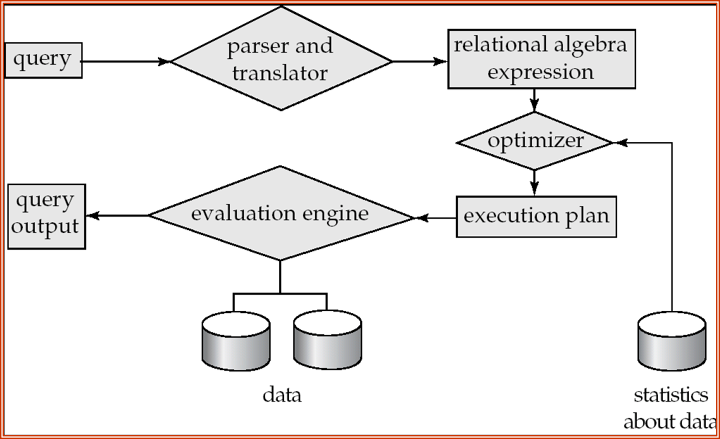

Basic Steps in Query Processing

  • Parsing and translation: 翻译、检查语法并转换为关系代数表达式

  • Optimization: 选择最优的查询执行计划

    • 一个简单的优化是：选择运算尽量先做，减少中间结果集的大小

  • Evaluation: 执行查询计划，返回结果

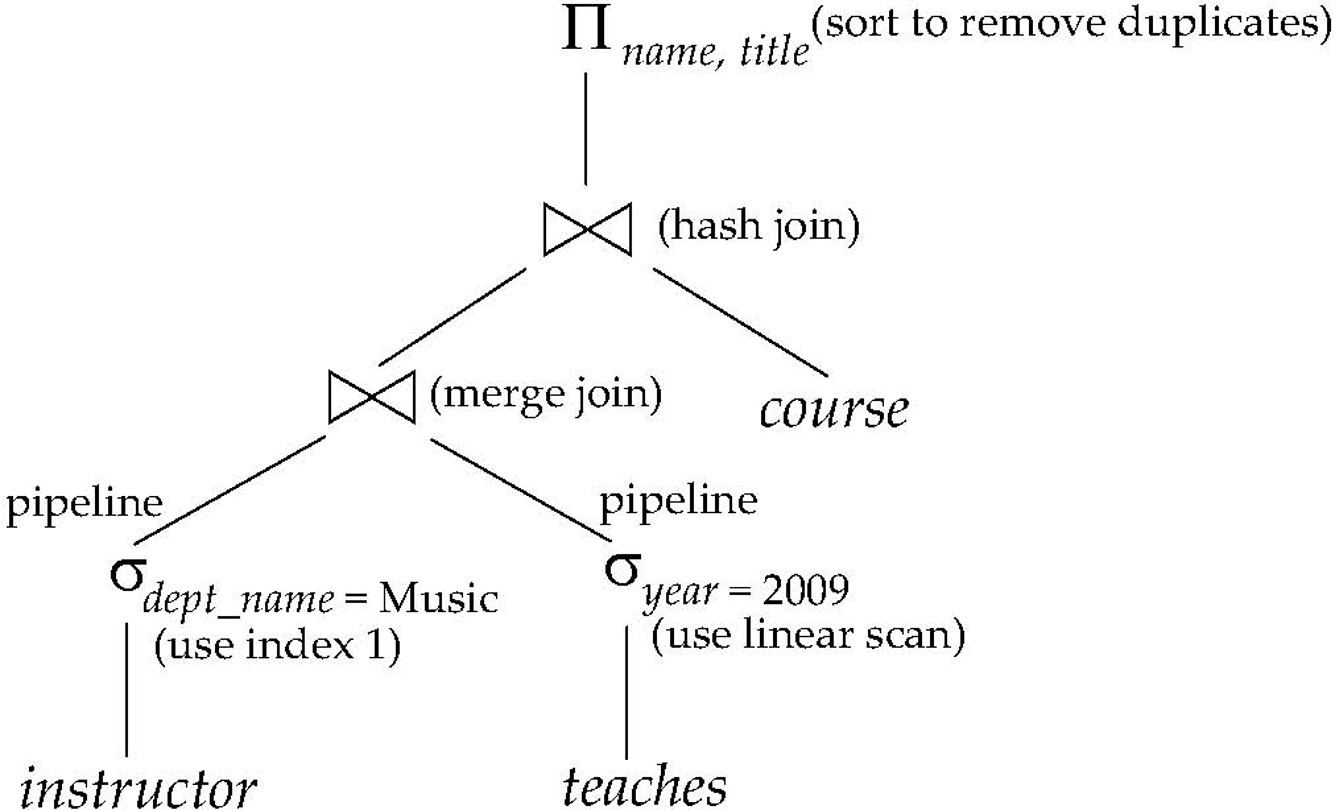

    • Evaluation plan: 对每个操作，定义其用于其实现的算法：

Measures of Query Cost

一般来说就是从提交查询到返回结果的间隔时间，细分的话有disk accesses, CPU 以及网络通信时间等

  • 这里主要考虑的是磁盘访问时间：

    • number of seeks * average seek time
    • number of blocks read * average block read time
    • number of blocks written * average block write time

  • 简便起见，认为读写时间相同，统一为：

    • \(t_T\): time to transfer a block of data
    • \(t_S\): time for one seek
  • 忽略CPU时间以及中间结果写入磁盘的时间
  • 考虑worst case，即最小化可用内存。

Selection Operation

File scan

A1: linear search

记\(b_r\)为包含关系r的记录的block数量，则：

  • worst case: \(b_r * t_T + t_S\) 一次定位，读取所有block

  • average case: 如果是基于 key attribute 的selection，找到就可以停止 \(b_r/2 * t_T + t_S\)

Index scan

selection condition must be on search-key of index

A2

primary B+ tree index / clustering B+ tree index, equality on key

使用primary index，查找条件是基于search-key的等值查询。

记树高为\(h_i\)，则：

  • cost = \((h_i+1) * (t_S + t_T)\)

从根向下二分查找，每层seek一次，搬一个block，加1是要将选出的record所在的block读入内存并seek到具体位置

A3

primary B+ tree index / clustering B+ tree index, equality on non-key

使用primary index，但查找条件是基于非key（即非candidate key/ superkey）的等值查询，这样可能会有多个符合条件的记录，另外的要求是这些记录在文件中是按search key顺序存储的。

记树高为\(h_i\)，符合条件的records所在的block数量为\(b_r\)，则：

  • cost = \(h_i * (t_S + t_T) + t_S + b_r * t_T\)
    • 假设记录也按照search-key顺序存储在block中，则只需要一次seek就可以找到第一个符合条件的记录所在的block，之后顺序读取即可（因为文件是顺序存储的）

A4

secondary B+ tree index, equality on key，对应record只有一条

  • cost = \((h_i+1) * (t_S + t_T)\)

A4`

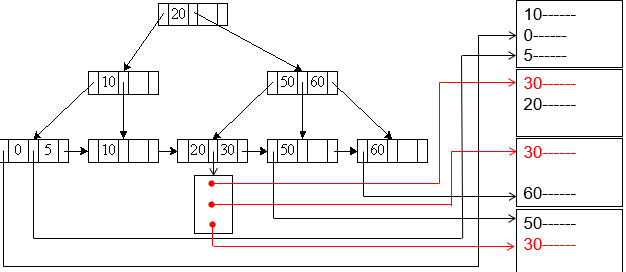

secondary B+ tree index, equality on non-key

查找到的是一个指向record的指针集合，可能有多个符合条件的记录。

记符合的record共有n条，n个指针所在的block数量为\(m\)

  • cost = \((h_i+m+n)*(t_S + t_T)\)

Selections involving comparisons

线性扫描/二分查找/索引都可以实现例如\(\sigma_{A < v}(r)\) 或 \(\sigma_{A > v}(r)\) 这样的selection

A5

primary B+ tree index / clustering B+ tree index, comparison(Relation is sorted on A)

  • 对于\(\sigma_{A \geq v}(r)\)，可以直接在索引上二分查找，找到第一个符合条件的记录所在的block，之后顺序读取即可:

    • cost = \(h_i * (t_S + t_T) + t_S + b_r * t_T\)

  • 对于\(\sigma_{A \leq v}(r)\)，从叶节点或者文件中的开头开始线性扫描，直到找到第一个不符合条件的记录为止

A6

secondary B+ tree index, comparison

叶节点指向一个指针集合，可能有多个符合条件的记录，文件中不是按顺序存储的。因此定位后直接在叶子节点上顺序扫描即可。

Complex selections

Conjuction

\(\sigma_{\theta_1 \land \theta_2 \land \cdots \land \theta_n}(r)\)

  • A7: 使用单个索引

    • 从前面6个算法中选出一个cost 最小的算法组合，选出符合其中某个条件的所有记录
    • 然后放入memory buffer中，检测其他条件

  • A8: 使用多个索引；例如 multiple-key

  • A9: intersection of identifiers 标识符的交集

    • 需要带有record pointer的索引
    • 对每个条件使用相应的索引，并获取所有指针集合的交集
    • 然后从文件中获取记录
    • 如果某些条件没有合适的索引，则在内存中进行测试

Sorting

我们可以为关系建立索引，然后利用该索引按排序顺序读取关系。这可能导致每个元组都需要一次磁盘块访问

  • 对于能够装入内存的关系：快速排序

  • 对于无法装入内存的关系，外部排序-归并

External Sort-Merge

记M为内存页中的memory size

  1. Create sorted runs

    for i = 1 to n do
    read M blocks of relation into memory
    sort the in-memory blocks
    write the sorted data to run Ri
    读入再写出，总共需要2\(b_r\)次block transfer； 2\(\lceil {b_r/M} \rceil\)次seek

  2. Merge the sorted runs (N-way merge)

    • 若归并段数N < 可用内存页M：只需要一轮merge

      1. 内存中为每个段分配一个作为buffer input 的 block；为buffer output 分配一个block
      2. 将每段的第一个block读入buffer page
      3. 开始循环：
        • 选择buffer中最小的记录，输出到buffer output，如果buffer output满了，则将output写入磁盘
        • 从input buffer中删掉刚才的记录，如果buffer page 空了而且还有段没有读完，则从该段读入下一个block
        • 直到所有段都读完

    • 若归并段数N >= 可用内存页M：需要多轮merge

      1. buffer output 需要单独开一个block，因此每一轮merge M-1段
      2. 每过一轮，段数减少为原来的\(\lceil \frac{1}{M-1} \rceil\)
      3. 直到merge成一个段为止

    • cost(simple): 每个段只分配一个block作为buffer input

      1. block transfer:
        • total runs: \(\lceil \frac{b_r}{M} \rceil\)
        • total merge passes: \(\lceil \log_{M-1} \frac{b_r}{M} \rceil\)
        • 生成归并段时的block transfer: \(2b_r\)；每一轮merge的block transfer也是\(2b_r\)（忽略最后一轮，最后一轮可能不会写到disk中）
        • 总的block transfer: \(2b_r + 2b_r (\lceil \log_{M-1} \frac{b_r}{M} \rceil - 1) + b_r = b_r (2\lceil \log_{M-1} \frac{b_r}{M} \rceil + 1)\)
      2. seek:
        • 生成归并段时：每一段需要一次读和一次写，总计\(2\lceil \frac{b_r}{M} \rceil\)次seek
        • merge时：每一轮需要\(2b_r\)次seek(一次读一次写，最后一次认为不需要写)
        • 总的seek: \(2\lceil \frac{b_r}{M} \rceil + 2b_r (\lceil \log_{M-1} \frac{b_r}{M} \rceil - 1) + b_r = 2\lceil \frac{b_r}{M} \rceil + b_r (2\lceil \log_{M-1} \frac{b_r}{M} \rceil - 1)\)

    • cost(advanced): 每个段分配\(b_b\)个block作为buffer input

      • 相应的，每一轮merge的段数为\(\lfloor \frac{M}{b_b} \rfloor - 1\)，
      • block transfer: 换个底数
        • \(2b_r + 2b_r (\lceil \log_{\lfloor \frac{M}{b_b} \rfloor - 1} \frac{b_r}{M} \rceil - 1) + b_r = b_r (2\lceil \log_{\lfloor \frac{M}{b_b} \rfloor - 1} \frac{b_r}{M} \rceil + 1)\)
      • seek:
        • 生成归并段时：仍是\(2\lceil \frac{b_r}{M} \rceil\)次seek
        • merge时：一次进去\(b_b\)个block，每轮 \(2\lceil \frac{b_r}{b_b} \rceil\)次seek(最后一轮只读不写)
        • 总的seek: \(2\lceil \frac{b_r}{M} \rceil + \lceil \frac{b_r}{b_b} \rceil(2\lceil \log_{\lfloor \frac{M}{b_b} \rfloor - 1} \frac{b_r}{M} \rceil - 1)\)

Join Operation

\(r \bowtie_{\theta} s\)

Nested Loop Join

元组层级的两层for循环，泛用但是效率低下：

  • block transfer: \(n_r * b_s + b_r\), 外层每个元组都要将内层的关系读入内存
  • seek: \(n_r + b_r\)

Block Nested Loop Join

block层级的两层for循环，然后块内元组层级的两层for循环：

  • worst case:
    • block transfer: \(b_r * b_s + b_r\)
    • seek: \(2b_r\)（一次定位到外关系的第一个block，之后内外反复定位）

假设内存中有\(M\)个block：其中一块要作为output buffer

  • 给外关系r分配\(M-2\)个block作为input buffer；内关系s分配1个block作为input buffer；则：

    • block transfer: \(\lceil \frac{b_r}{M-2} \rceil * b_s + b_r\)
    • seek: \(2\lceil \frac{b_r}{M-2} \rceil\)

  • best case: 内存足够大/表足够小 => 一次性读入

    • block transfer: \(b_r + b_s\)
    • seek: \(2\)

显然，小的关系作为外层更优

Index Nested Loop Join

内关系有索引，则不用file scan 而可以用索引。 对外关系的每个元组，使用索引查找内关系中符合条件的元组

cost: \(b_r(t_{seek} + t_{transfer}) + n_r * c\)

  • 外关系每进一个block，其中每个元组都要在内关系上做索引查找，因此磁头位置一定会变，需要重新定位到外关系的下一个block
  • 内关系的索引查找和获取时间为c

Merge Join

适用于已经在相关属性上排好序的两个关系

  • block transfer: \(b_r + b_s\)
  • seek: 需要定量分析最优解，即实际情况下要给两个关系定量分配合适大小的buffer page：

\(X_r + X_s = M\), 要求\(\lceil \frac{b_r}{X_r} \rceil + \lceil \frac{b_s}{X_s} \rceil\)最小

显然当： + \(X_r = \frac{\sqrt{b_r} * M}{\sqrt{b_r} + \sqrt{b_s}}\) + \(X_s = \frac{\sqrt{b_s} * M}{\sqrt{b_r} + \sqrt{b_s}}\) 时，seek次数最小.

Hash Join

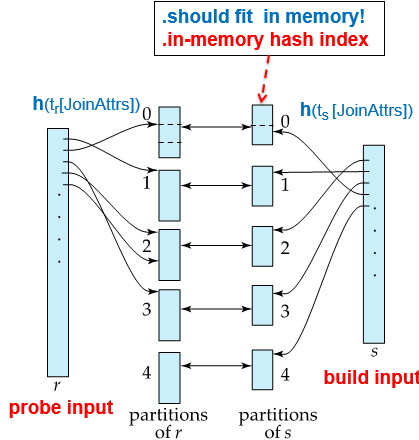

用相关属性的哈希函数\(h\)将内外关系的元组分拆成\(0, 1, \cdots, n\)组

  • 最好能使得每个组的大小可以放到内存中，因此要求
    • \(\lceil b_s / M \rceil \leq n\)

alt text

分组后只要在相同哈希值的内外组上进行join即可

  • 对每一个Partition，都要有对应的buffer block
  • 内关系s称为build input，先将其读入内存并建立hash index
    • 构建hash index时用的哈希函数和此前分片时用的哈希函数不同。但二者都只作用在能够进行连接的属性上。
  • 外关系r称为probe input，加载内关系的分组后，外关系各元组在内存中进行hash index查找

Recursive partitioning

如果直接按 \(n\) 分区，但\(n \geq M\)，则buffer 不够用，需要递归分区，流程大致如下：

  1. 第一次分区：
    • 对关系 \( s \) 和 \( r \) 用哈希函数 \( h_1 \) 划分为 \( M-1 \) 个分区（\( s_0, s_1, \ldots, s_{M-2} \) 和 \( r_0, r_1, \ldots, r_{M-2} \)）。
  2. 递归检查：
    • 如果某个 \( s_i \) 仍然大于内存 \( M \)，则对其 再用另一个哈希函数 \( h_2 \) 划分为 \( M-1 \) 个子分区。
    • 重复此过程，直到所有 \( s_i \) 能完全装入内存。

  3. 探测阶段：

    • 对最终的分区对 \( (r_i, s_i) \) 执行常规 Hash Join（将 \( s_i \) 装入内存，扫描 \( r_i \) 匹配元组）。

  4. 当\(M > n + 1\)，即\(M \geq \lceil \frac{b_s}{M} \rceil + 1\) => \(M \geq \sqrt{b_s}\)时，无需递归分区

Cost analysis

cost analysis

不需要递归分区的情况
  1. block transfer: \(3(b_s + b_r) + 4n\)
    1. 分区阶段要往内存读入内关系和外关系然后写回磁盘：2\(b_s + 2b_r\)
    2. 构建和探测阶段要再次读取每个分区：\(b_s + b_r\)
    3. 每个关系的n个分区可能都有一个没填满的block，需要在分区的时候写入，在探测的时候读取，因此需要额外的 \(2n \times 2\) block transfer
  2. seek: \(2(\lceil \frac{b_r}{b_b} \rceil + \lceil \frac{b_s}{b_b} \rceil) + 2n\)
    1. 这是基于假设输入缓冲区和每个输出缓冲区分配了\(b_b\)个块
    2. 分区阶段需要\(2(\lceil \frac{b_r}{b_b} \rceil + \lceil \frac{b_s}{b_b} \rceil)\)次seek
    3. 构建和探测阶段，对每个关系的n个分区各自寻道一次
需要递归分区的情况
  1. block transfer: \(2(b_r + b_s) \lceil \log_{\lfloor \frac{M}{b_b} - 1 \rfloor}\dfrac{b_s}{M} \rceil + b_r + b_s\)
    • 划分一次，数量减少到原来的 \(\lceil \dfrac{M}{b_b} - 1 \rceil\)，因此趟数为 \(\lceil \log_{\lfloor \frac{M}{b_b} - 1 \rfloor}\dfrac{b_s}{M} \rceil\)
    • 每一趟中，\(s\) 中的每个块都要被读和写一次，因此在划分 \(s\) 时的块传输次数为 \(2b_s \lceil \log_{\lfloor \frac{M}{b_b} - 1 \rfloor}\dfrac{b_s}{M} \rceil\)。
  2. seek: \(2(\lceil \dfrac{b_r}{b_b} \rceil + \lceil \dfrac{b_s}{b_b} \rceil) \lceil \log_{\lfloor \frac{M}{b_b} - 1 \rfloor}\dfrac{b_s}{M} \rceil\)
    • 每一趟划分需要对每个关系的每个分区进行一次seek
理想情况

memory足够大，无需分区。 只需要\(b_r + b_s\)次block transfer和\(2\)次seek。

Other Operations

Duplication Elimination

  • sorting 之后扫描去重
  • 优化：在局部排序的过程中即可去重
  • 也可以hashing

Projection

对每个元组都要进行投影操作然后去重

Aggregation

  • 按照分组的属性进行 sorting / hashing，然后对每组进行聚合

  • 也可以在排序时合并的过程中进行聚合：

    • 对于count, min/max, sum: 在过程中计数/记录局部最值/求和
    • 对于avg: 过程中记录sum 和 count，最后除以count

Evaluation of Expressions

对于整个expression tree:

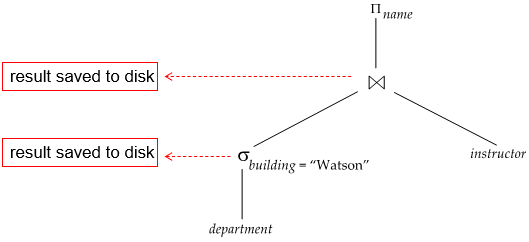

  • Materialization: 操作中间结果生成一张表

  • Pipelining:
    • demand driven: 上级需要时，下级执行
    • production driven: 下级执行完就向上推
